IONIZZATORI CILINDRICI
EI RI 20 / 32 / 65

Ionizzatori cilindrici EI RI

Ionizzatori cilindrici HAUG

Lo ionizzatore cilindrico RI (Ring Ionizer) è un aiuto altamente efficace per la scarica elettrostatica e la pulizia di superfici, in special modo dei materiali dielettrici. Sono disponibili nelle versioni con e senza pistola per l’installazione fissa sui più diversi macchinari.


Alimentazione

Gli ionizzatori RI possono essere collegati a tutti i modelli di alimentatori Haug. Gli alimentatori sono disponibili a 115 o 230V, 50/60Hz, e permettono da 2 fino a 8 connessioni. Il modello Multistat è quello più completo con strumento e plug per i monitoraggi esterni.


Ionizzatori cilindrici EI RI 20 / EI RI 20 P

Questa versione è particolarmente piccola con un diametro di soli 20mm. Vengono utilizzati per scaricare e pulire componenti molto piccoli od installati in un’area ristretta. Sono leggeri, flessibili e facili da maneggiare nella versione con pistola, o fissi nella versione senza, con un apposito supporto.

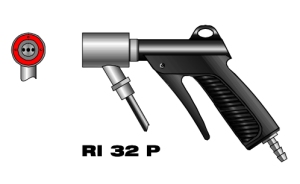

Ionizzatori cilindrici EI RI 32 / EI RI 32 P

Questo ionizzatore è leggero, robusto e facile da maneggiare, con diametro di 32mm. Disegno ergonomico e utilizzo molto semplice.

Ionizzatori cilindrici EI RI 65 / EI RI 65 P

Esiste una diretta correlazione tra polvere e carica elettrostatica. Stampi in plastica, films, componenti elettronici, laminati plastici etc, spesso mostrano una carica elettrostatica molto forte e che non può essere eliminata facilmente a causa delle proprietà isolanti dei materiali. Questa carica attira la polvere, e compromette un buon risultato per gli ulteriori processi di produzione. Sono molto potenti ed hanno un diametro di 65mm.


Pressione aria

Può essere applicata aria compressa pulita e filtrata con pressione da 1 a 6 bar.


Pulizia e manutenzione

Una pulizia accurata e regolare con lo speciale spazzolino ed il liquido di pulizia Haug, assicura un lungo utilizzo ed una costante efficienza.


Unità di servizio

L’uso di una valvola di controllo della pressione ed un filtro di pre-trattamento dell’aria sono necessari. Infatti è importante separare le particelle di olio e acqua che possono essere presenti nell’aria compressa, e che possono compromettere l’efficacia degli ionizzatori.



 Dati tecnici

RI 20

Order-No.: 04.7200.000

RI 20 P

Order-No.: 04.7203.000

RI 32

Order-No.: 04.7195.000

RI 32 P

Order-No.: 04.7196.000

RI 65

Order-No.: 04.7194.000

RI 65 P

Order-No.: 04.7187.000


Modelli

RI 20 / RI 20 P

RI 32 / RI 32 P

RI 65 / RI 65 P

Dimensioni

Ø 20 mm

Ø 32 mm

Ø 65 mm

Ugelli

Ø 2 mm

3 x Ø 1,6 mm

Ø 2 mm

Peso
senza pistola e senza tubo aria

0,2 kg

0,4 kg

0,6 kg

Peso
con pistola e senza tubo aria

0,5 kg

0,6 kg

1,0 kg

Consumo aria

dipende dalla pressione applicata

Normale pressione applicata

approx. 3 bar

Temperatura di lavoro

da +5 °C a +45 °C

Temperatura di stoccaggio

da -15 °C a +60 °C


 Soggetto a modifiche tecniche!


 Accessori

http://www.haug.de/images/pool/english/ri_05.gif

Valvola di controllo e filtraggio con regolazione della pressione

Order-No.: 11.7224.004

Tubo aria (per RI 20)

Order-No.: X 6606

Tubo aria
(per RI 20 P / RI 32 / RI 32 P / RI 65)

Order-No.: X-6607

Tubo aria (per RI 65 P)

Order-No.: X-6615

Supporto standard (per RI 20)

Order-No.: 10.7207.001

Supporto standard (per RI 32)

Order-No.: 10.7202.000

Supporto standard (per RI 65)

Order-No.: 10.7206.001



Spazzola frontale

Order-No.: MGZZN063



 Alimentatori

Lunghezze massime dei cavi A.T.

EN SL

max. 5 m

EN SL LC / EN SL RLC

max. 10 m

EN 8 / EN 8 LC

max. 18 m

Multistat

max. 18 m

EN 70 / EN 70 LC

max. 2 x 18 m



Illustrazioni


RI 20 / RI 20 P RI 32 / RI 32 P
RI 65 / RI 65 P

Consumo d'aria

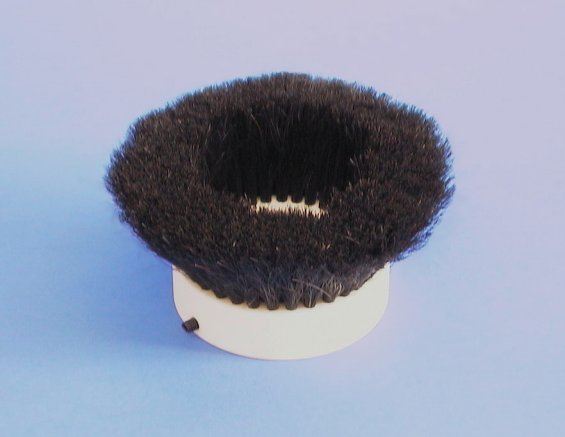

Spazzola frontale

Lo ionizzatore RI 65 è il più potente della gamma. Nonostante questo, la polvere è tanto aderente alla superficie da richiedere anche un'azione meccanica di distacco (versione con pistola). Per questo motivo è stata progettata la spazzola sotto illustrata che può essere facilmente installata sullo ionizzatore, migliorando la pulizia del pezzo. Il filamento è crine di cavallo, che non genera cariche elettrostatiche durante lo strofinamento. È caldamente consigliata per eliminare le polveri molto fini (es. talco o similari).

Spazzola frontale
