Generatore TR 15 + Triode di carica:

Questo generatore di carica prodotto dalla HAUG può essere collegato ad elettrodi o barre di carica aventi la tecnologia a triode.

Ha 1 uscita di max 22Kvolt positiva o negativa.

La caratteristica principale di questa tecnologia è di lavorare con una tensione di uscita molto stabile, e di avere una corrente molto elevata che permette una installazione dell'elettrodo molto vicina alla superficie da trattare senza che si verifichino dannosi sparks.  L'elettrodo a triode ha 2 placchette laterali metalliche collegate a terra attraverso la connessione con il generatore, e ciò permette una scarica  particolarmente concentrata ed efficace.




BARRA CONVENZIONALE

TRIODE

Conventional charging illustration
Tristat / Triode charging illustration
1 Corpo dell'elettrodo standard
2 Campo elettrico
3 Materiale da caricare elettrostaticamente
4 Controelettrodo metallico
1   Corpo dell'elettrodo Triode
2   Campo elettrico
3   Materiale da caricare elettrostaticamente
4   Controelettrodo metallico
5        Elettrodi di parziale assorbimento della scarica (placchette metalliche sul triode)
Caratteristiche e vantaggi:

·        Campo elettrico omogeneo

·        Assenza di sparks verso massa

·        Installazione a soli 10mm dal materiale

·        Alta corrente anche con relativamente bassa tensione applicata

·        Pin strip del triode sostituibile



Industrie:

·        Industria plastica

·        Industria grafica

·        Industria elettrica ed elettronica

·        Industria del vetro



Configurazione:

Triode + Generatore TR 15



Caratteristiche tecniche del TR 15:
230V, 50-60Hz, 1 uscita positiva:    cod. 09.7640.000
115V, 50-60Hz, 1 uscita positiva:  cod. 09.7641.000
230V, 50-60Hz, 1 uscita negativa:  cod. 09.7642.000
115V, 50-60Hz, 1 uscita negativa: cod. 09.7643.000
Tensione di uscita 25KVdc, 1 connessione
Corrente di uscita di cortocircuito circa 2,5mA
Consumo:       40VA
Classe di protezione:       IP 54
Portata:  3mt
Clock:    1Hz

Ci si riserva il diritto a modifiche tecniche.

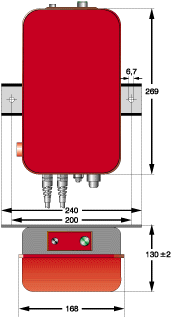

Dimensioni

Tristat TR 15

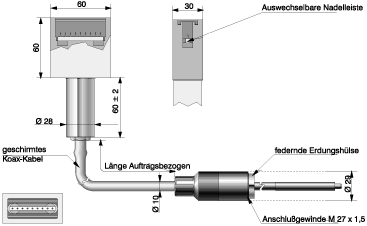

Triode
TR 15, TI01
     TR 15 / TI02
Triode, TI01



Auswechselbare Nadelleiste = Exchangeable needle bar/strip
geschirmtes Koax-Kabel = Screened co-axial cable
federnde Erdungshülse = spring-loaded earthing sleeve
Anschlussgewinde = Connecting thread
Länge auftragsbezogen = Length, specific to order
