ALIMENTATORE EN 70 LC


EN 70 LC application

ALIMENTATORE EN 70 LC:



L'alimentatore ad alta tensione EN 70 LC è un'unità potente ed affidabile. Il suo design soddisfa tutti i requisiti di ingegneria elettronica. L' alimentatore EN 70 LC è utilizzato su macchine ad alta velocità e con barre ionizzanti in versione tandem. È dotato di due trasformatori che lavorano in opposizione di fase, e di quattro uscite ad alta tensione ciascuno. Tutte le cariche elettrostatiche che potrebbero interrompere la produzione sono rimosse completamente usando il sistema di ionizzazione HAUG, anche ad alte velocità di funzionamento.

Sul coperchio è installato un Led che lampeggia nel caso in cui la tensione di uscita dovesse scendere per un malfunzionamento  sotto i 4KVolt. LED illustration



Il nuovo connettore System X-2000 della HAUG offre il vantaggio di poter essere collegato all'uscita dell'alimentatore senza bisogno di attrezzi. In più grazie alla sua speciale schermatura brevettata, le dita dell'operatore non verranno mai in contatto con l'uscita ad alta tensione dell'alimentatore.

System X-2000 illustration
La coppia di barre tandem può essere orientata nel modo corretto verso la superficie da diselettrizzare senza alcun pericolo di scossa. Infatti le barre HAUG sono assolutamente innocue al tatto. Le speciali punte delle barre assicurano una durata di servizio estremamente lunga. Il design soddisfa le condizioni più rigorose imposte dall'industria



ALIMENTATORE EN 70

Identico al modello EN 70 LC, ma senza il Led di segnalazione anomalie.




RACCOMANDAZIONI:

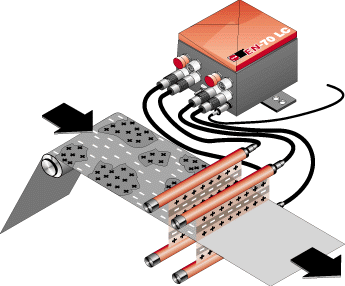

Gli alimentatori EN 70 e EN 70 LC dovrebbero essere usati insieme alle barre di scarica in versione tandem installate sia sopra che sotto il materiale da diselettrizzare (vedere figura in alto).




PRINCIPIO DI FUNZIONAMENTO DI UN SISTEMA TANDEM:

La speciale caratteristica di questo alimentatore è di lavorare con due trasformatori in opposizione di fase. Pertanto nel medesimo istante in cui la prima delle due barre tandem emette ioni positivi, la seconda emette ioni negativi, e viceversa. In questo modo è possibile eliminare cariche elettrostatiche da superfici che scorrono anche alla velocità di 900mt/minuto.

voltage curves

USCITE  DI ALTA TENSIONE:



EN 70 2 x 4 uscite
EN 70 LC 2 x 4 uscite



SPECIFICHE TECNICHE: EN 70, EN 70 LC:


Modelli EN 70 (115 V),         Mod: 01.7700.000
EN 70 (230 V),         Mod: 01.7701.000
EN 70 LC (115 V),    Mod: 01.7700.100
EN 70 LC (230 V),    Mod: 01.7701.100
Classe di protezione:          IP 54
Tensione nominale d'ingresso: 115 Vac / 230 Vac
Frequenza nominale: 50-60 Hz
Consumo: circa. 100 VA
Tensione di uscita: circa. 7KVac
Corrente di uscita di cortocircuito: 5 mA
Numero di uscite: 2 x 4
Portata max: 2 x 18 m  (somma dei cavi+barre)
Temperatura ambiente: circa. +50 °C
Peso:  circa. 8.5 kg
Cavo alimentazione: 2 m

Soggetto a modifiche tecniche

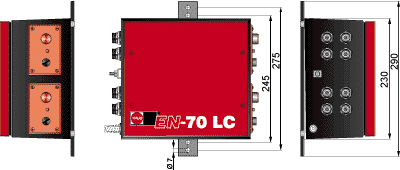

DIMENSIONI EN 70 LC:


EN 70 LC, TI01
       EN 70 LC, TI02
